Dati tecnici:

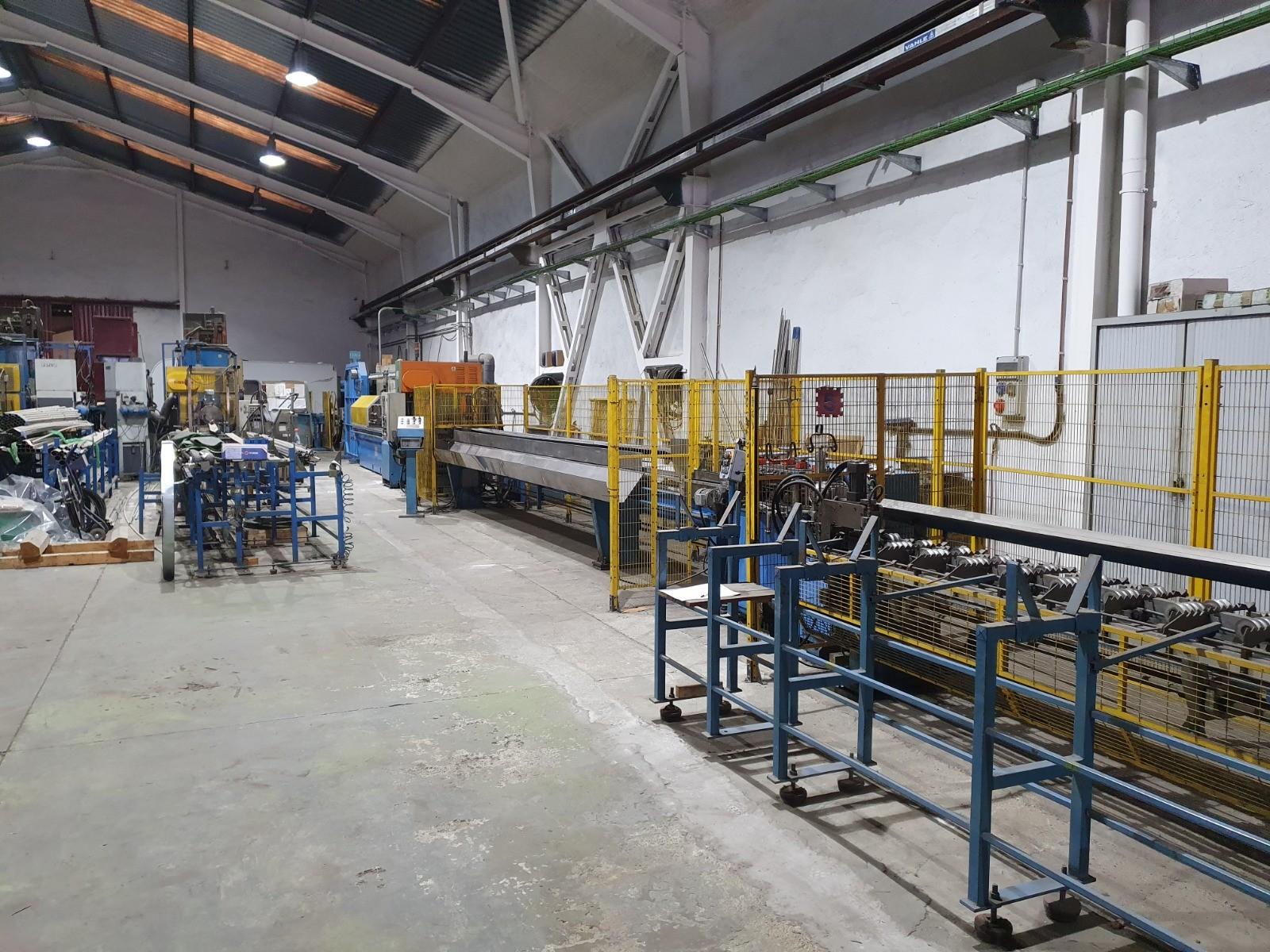

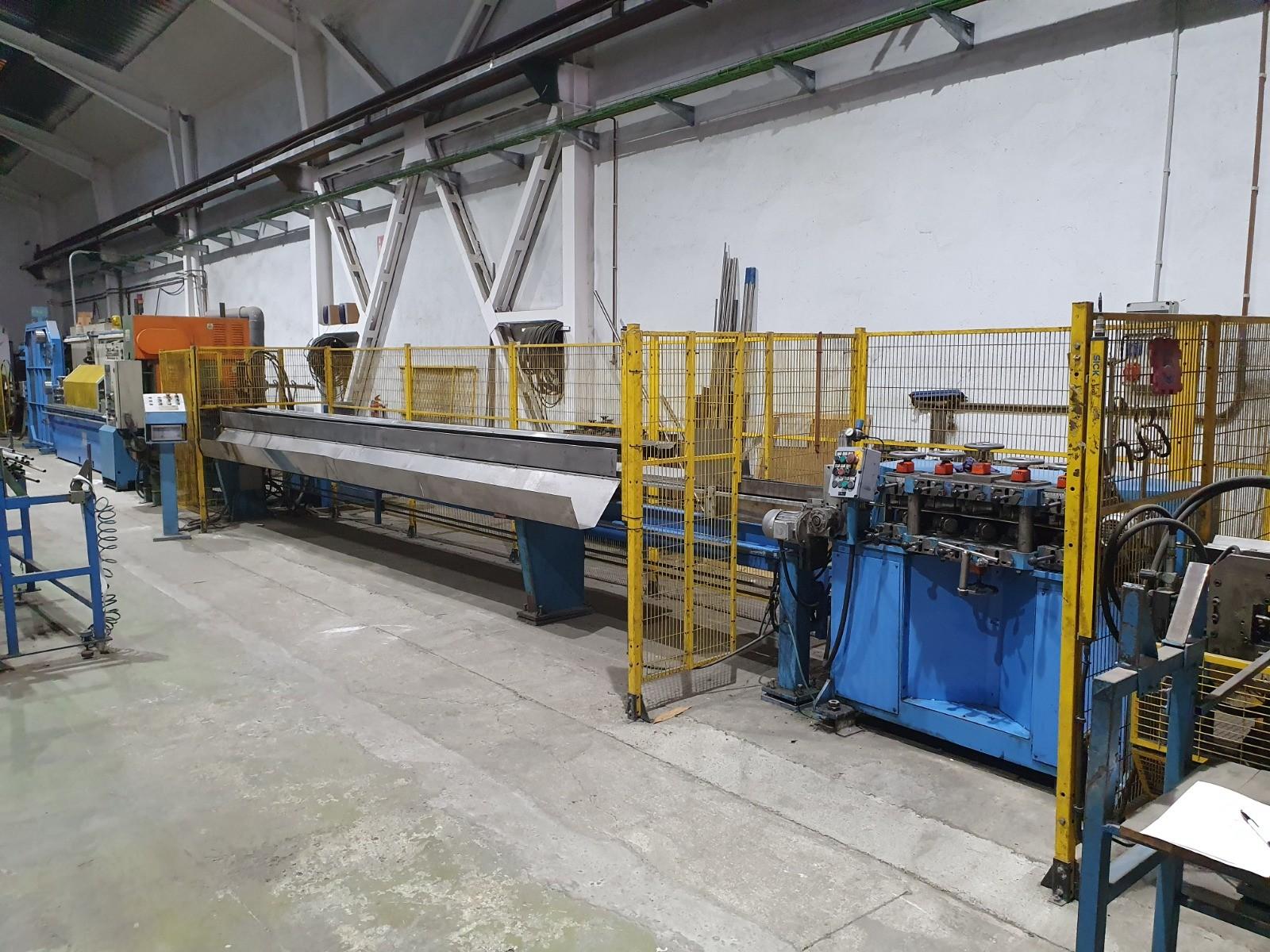

LINEA DI SALDATURA TUBI
Produttore: “C.S.M” ● Modello: 101/11.6
Anno di fabbricazione: 2006

Caratteristiche tecniche:
Materiale lavorabile: Acciaio inossidabile, acciaio al carbonio, zincato, altri…
Diametro min-max: 6-22 mm ● Spessore min-max: 0,5-1,5 mm • Lunghezza del tubo: fino a 6.000 mm
Velocità della linea: 0-20 m/min • Velocità di taglio: 20 tagli/min
Bobine: Peso: 2 x 400 kg / Diametro interno: 300-750 mm / Diametro esterno: 1.200 mm
Alimentazione aria: 6 bar ● Potenza elettrica: 60 KW, 400 V • Ingombro a terra: 33 x 2,5 m

Composizione della linea:

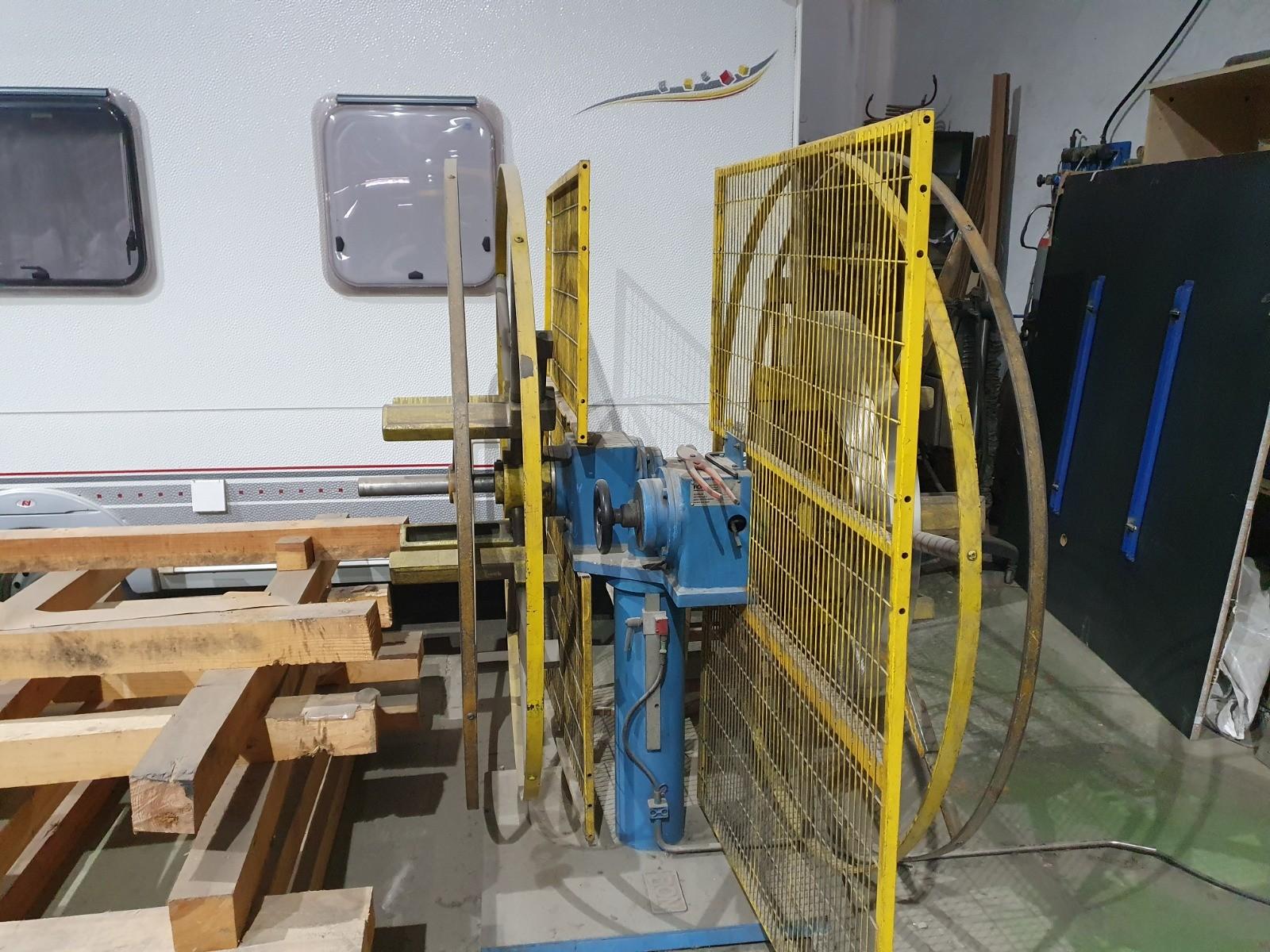

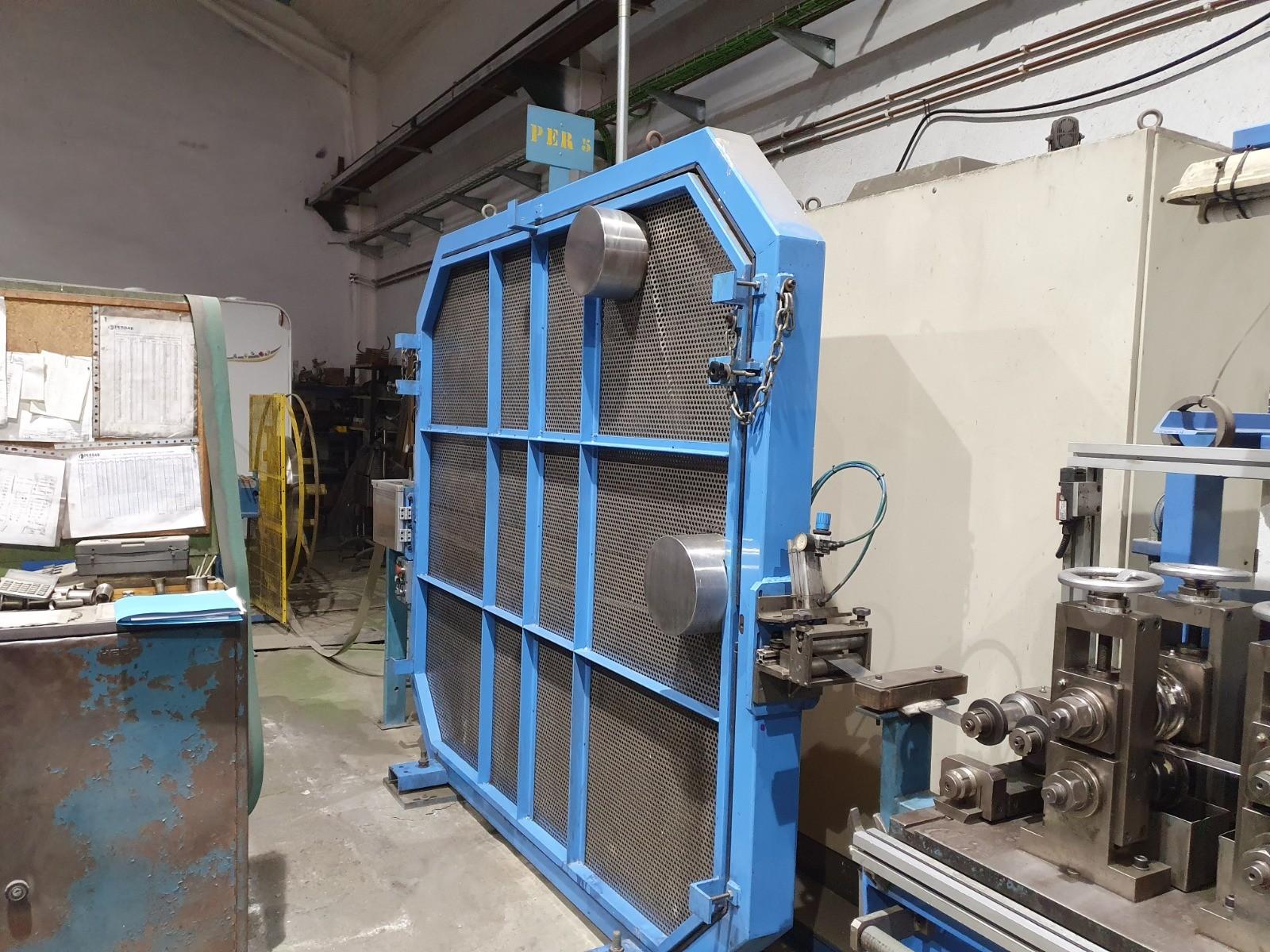

● Svolgitore doppio larghezza 300 mm, 2 x 400 kg
● Saldatrice manuale TIG per giuntare le strisce
* Accumulatore verticale per strisce

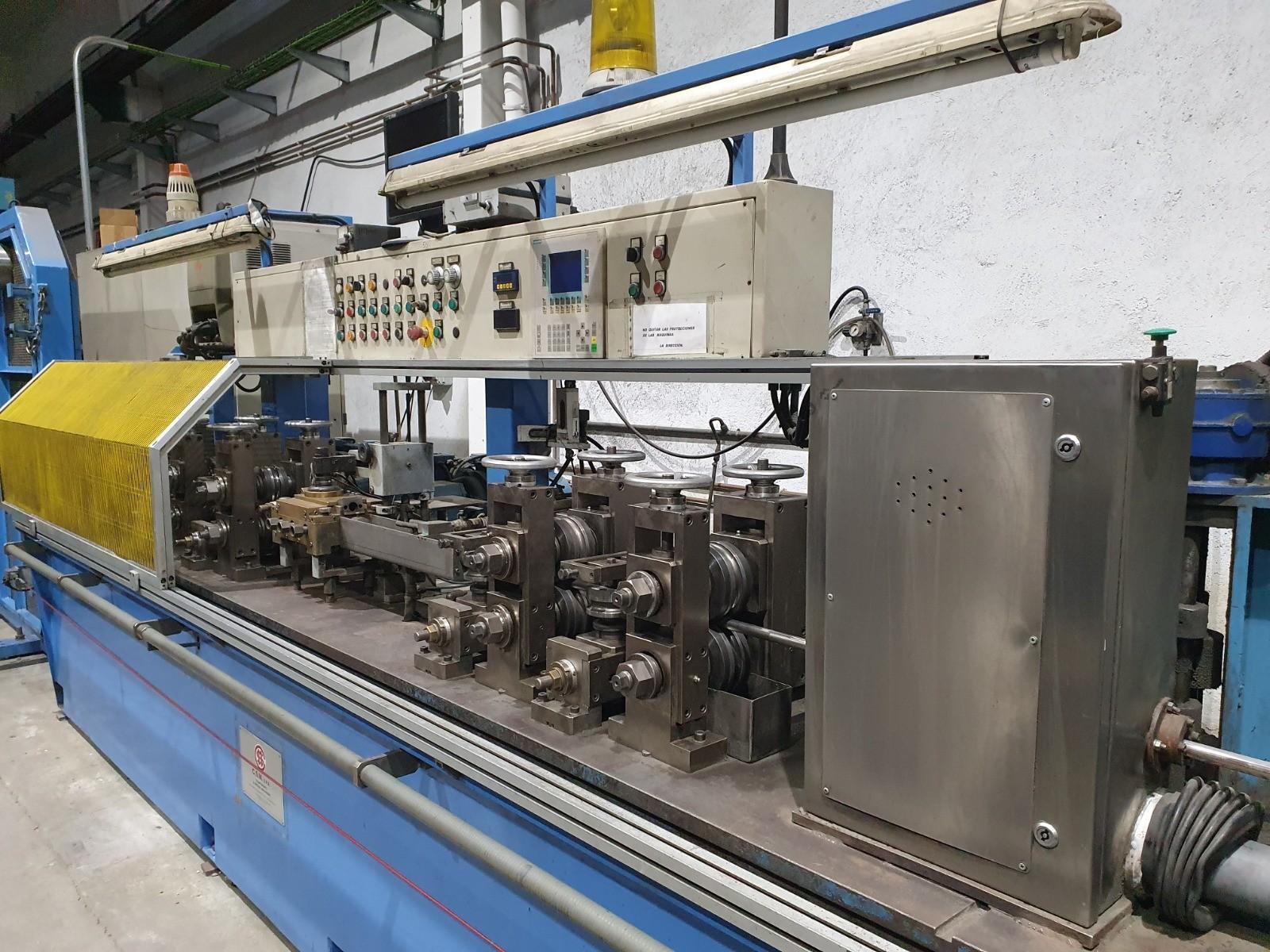

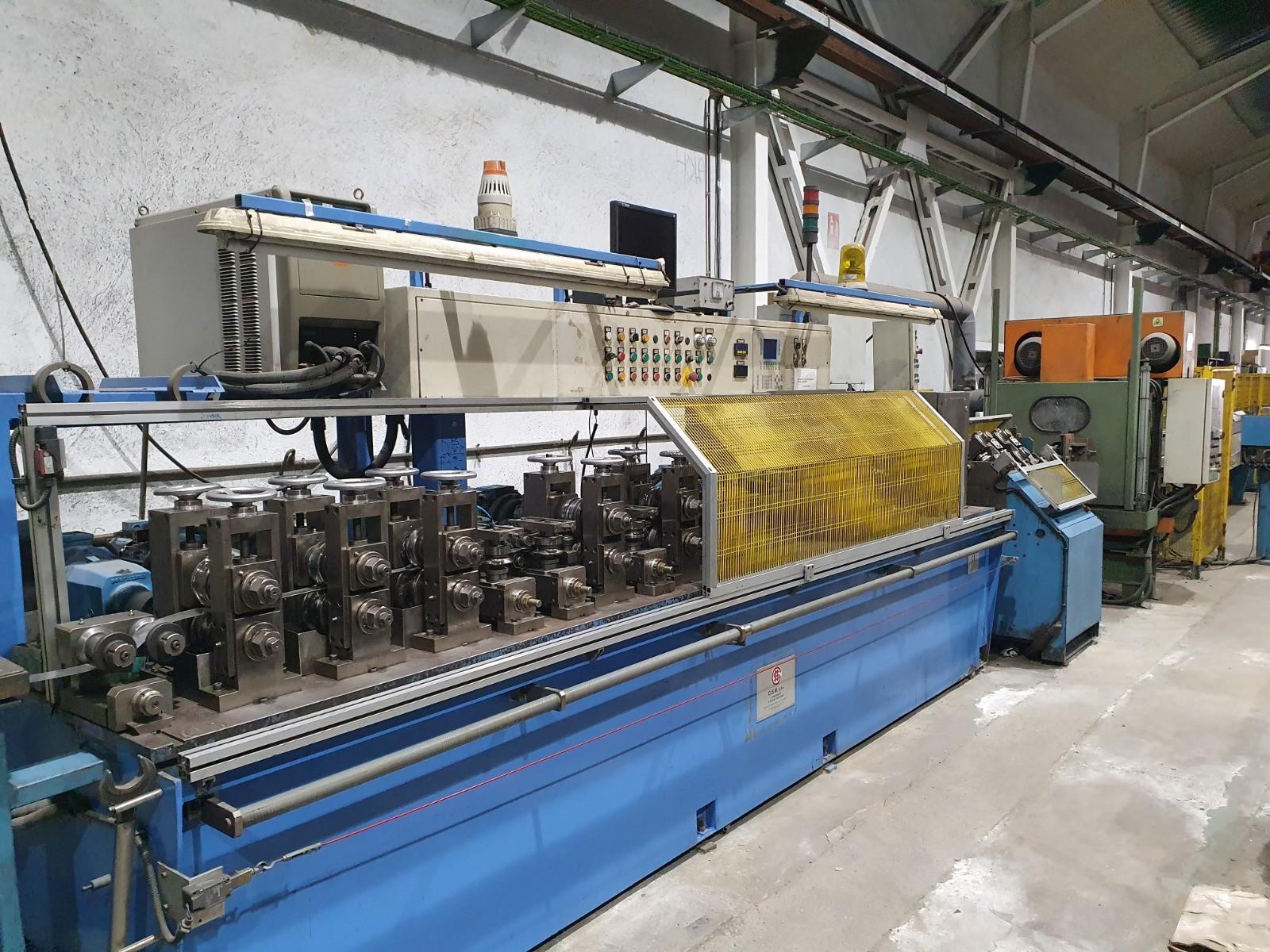

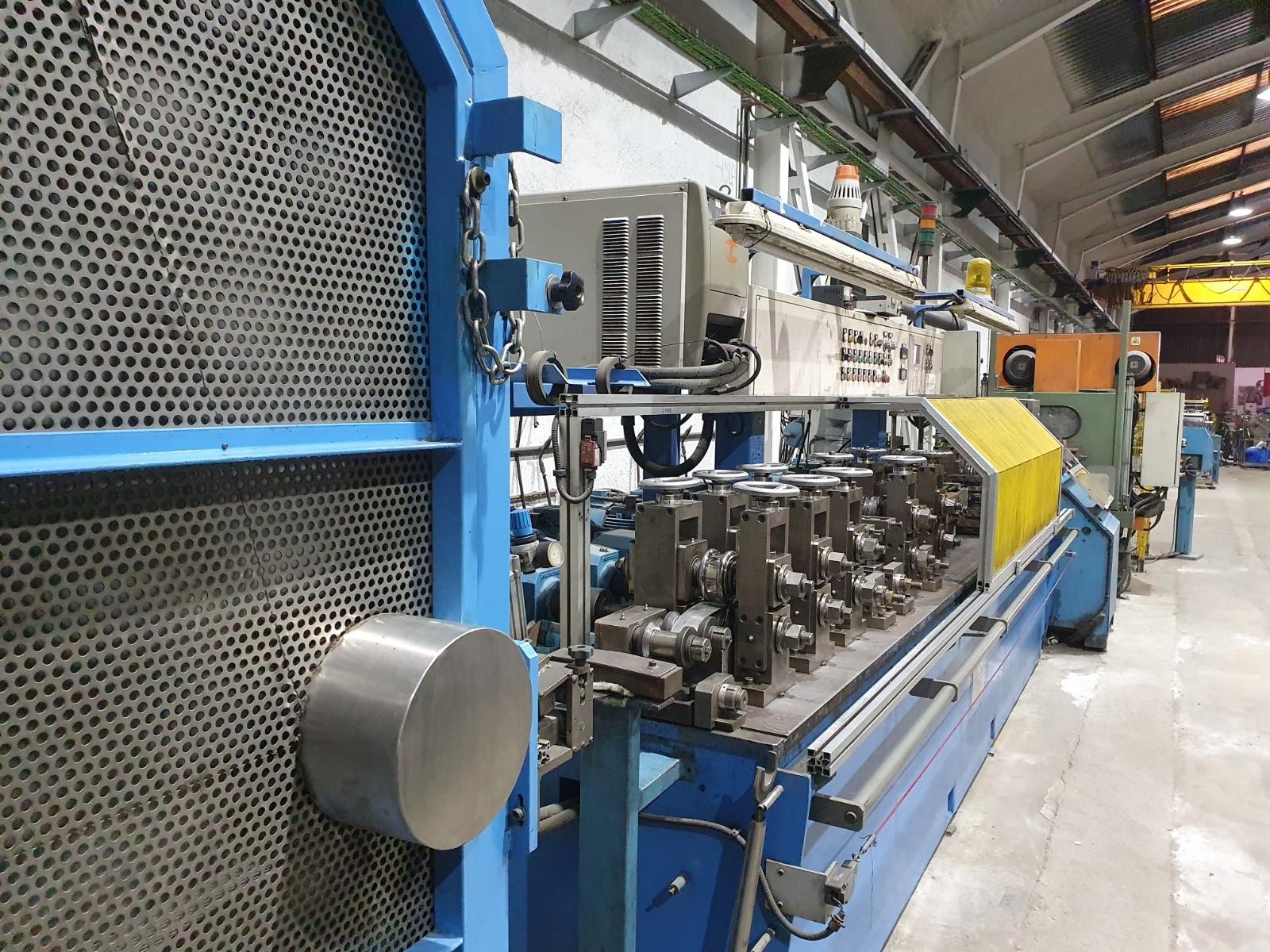

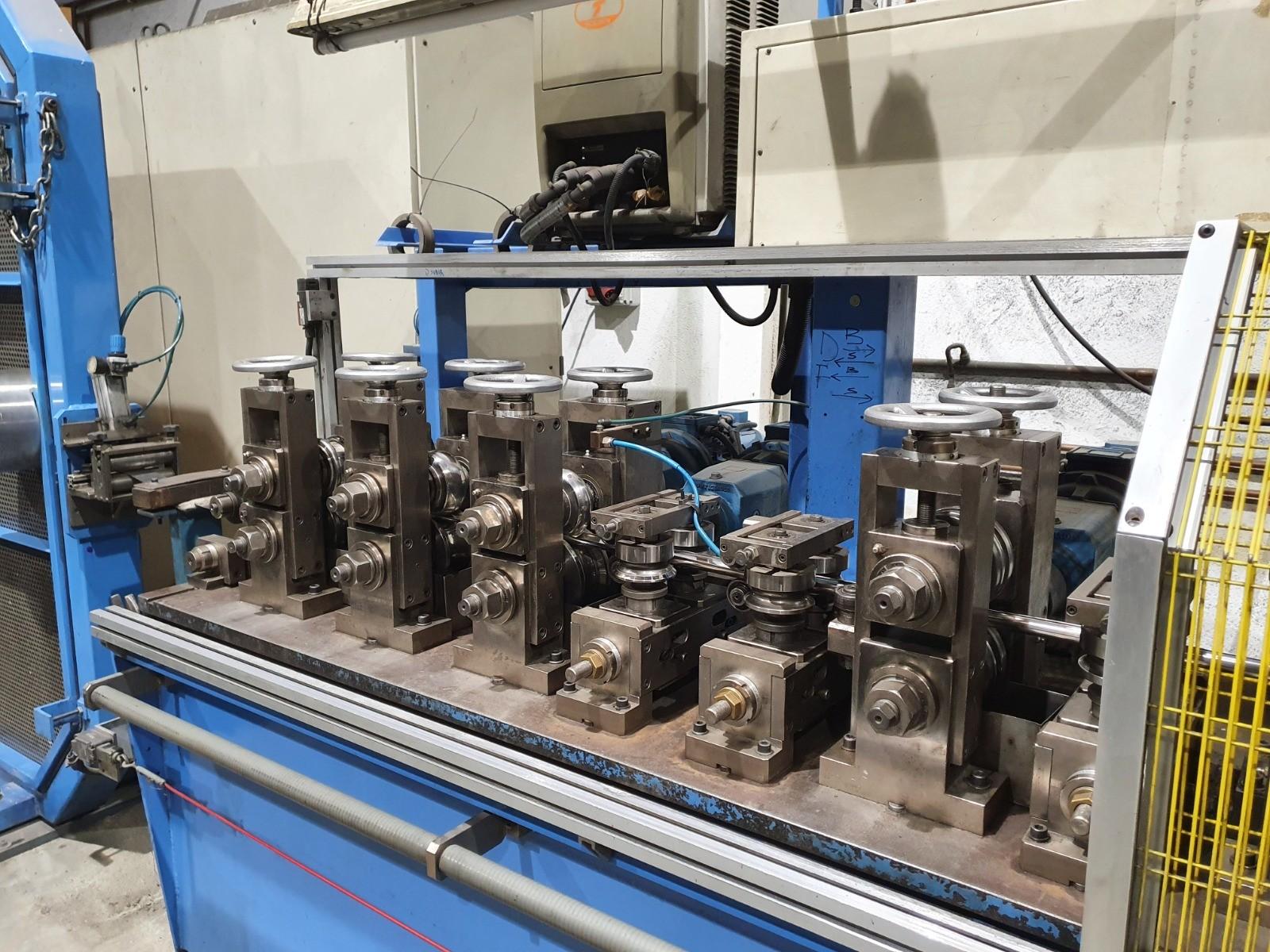

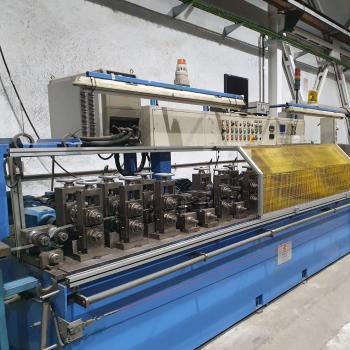

● Sezione di formatura con 5 unità motorizzate verticali e 3 unità laterali non motorizzate

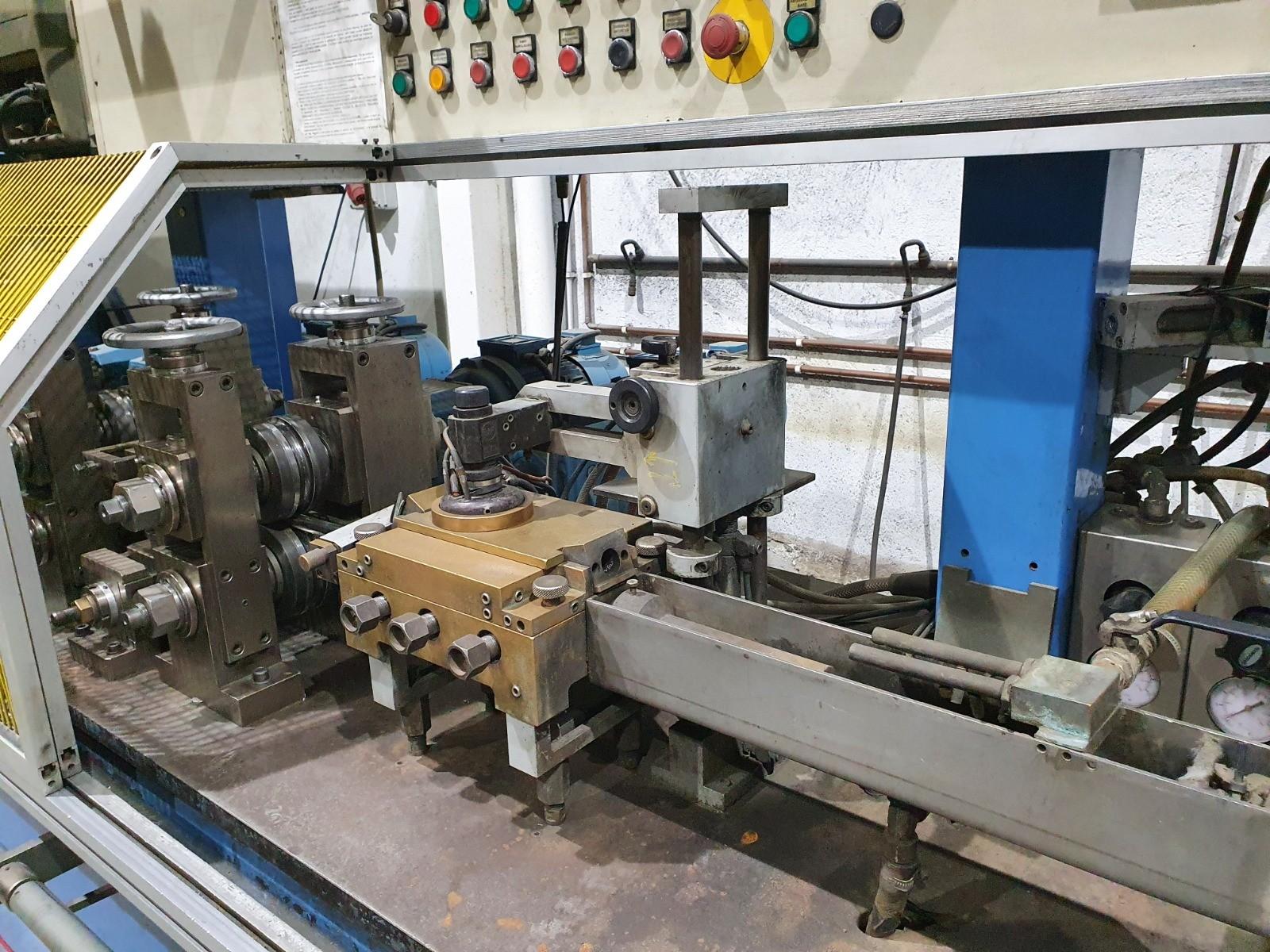

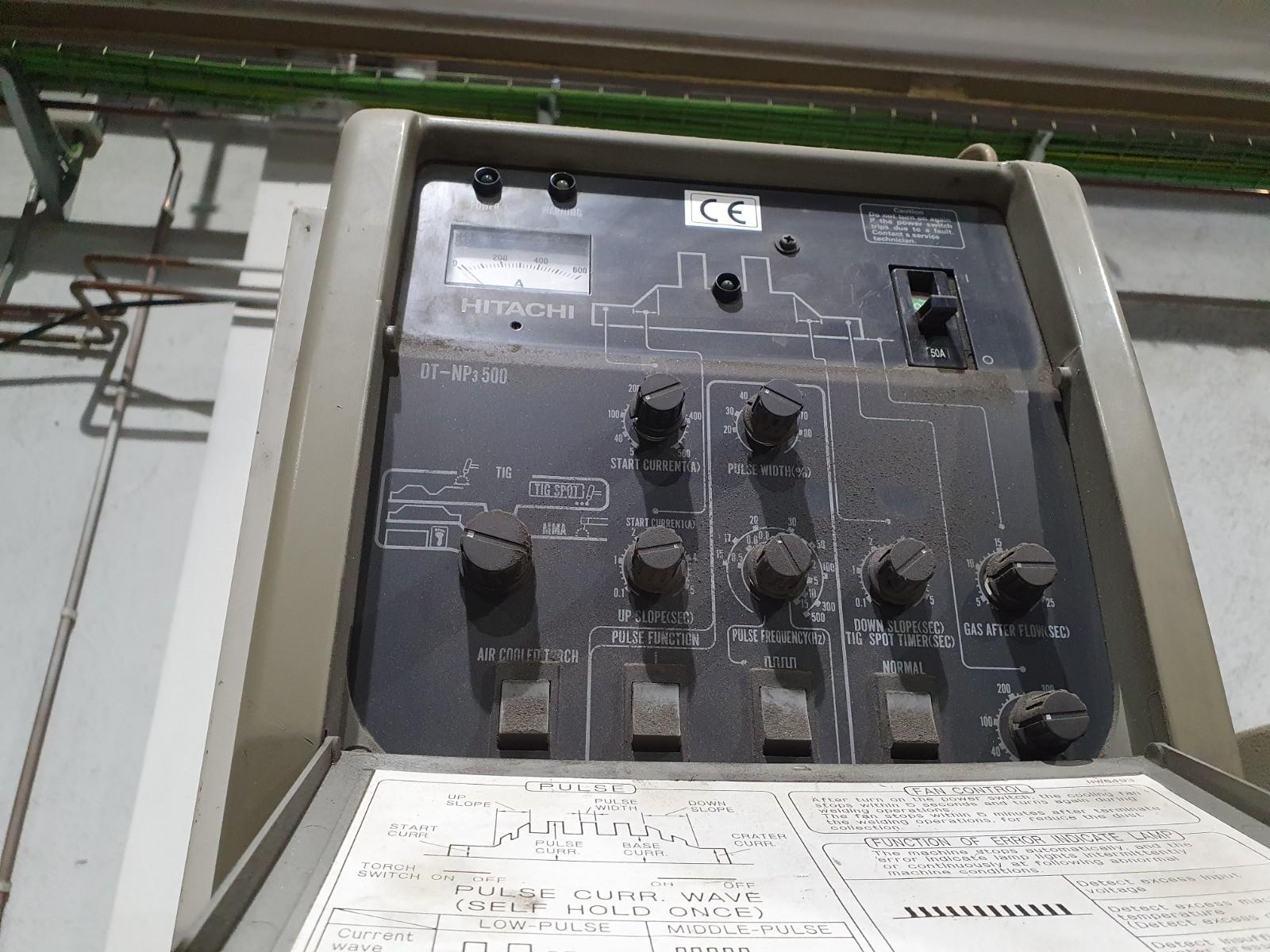

● Sezione di saldatura con unità di saldatura TIG continua “Hitachi” 500 A.
* Apparecchiatura ad alta frequenza
● Controllori elettronici per le funzioni di saldatura
* Area di raffreddamento ad acqua
● Sezione di calibrazione n. 1 con 2 unità motorizzate verticali e 2 unità laterali non motorizzate

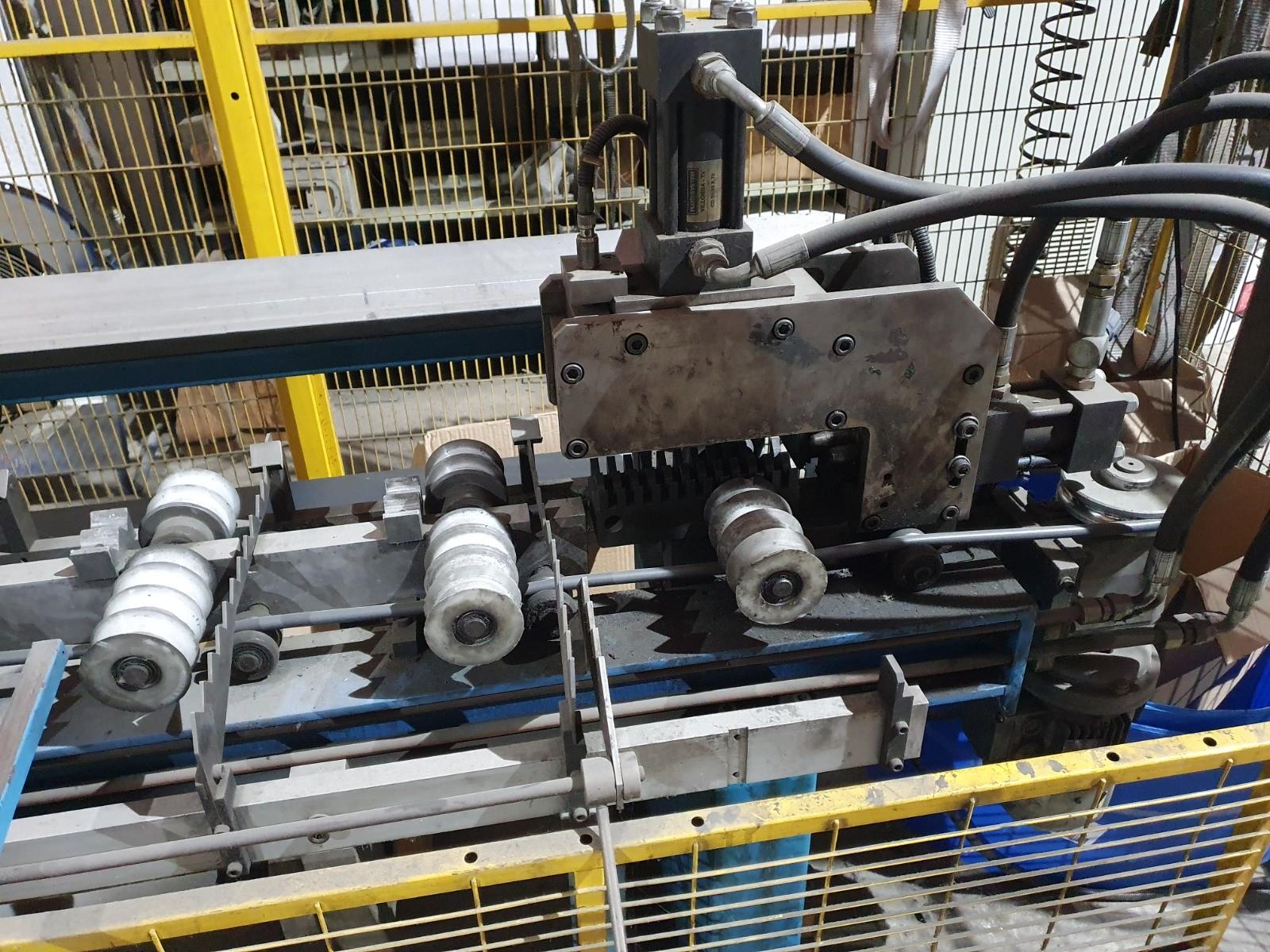

● Apparecchiatura per la levigatura dei cordoni di saldatura
* Sezione di calibrazione n. 2 con 2 unità verticali motorizzate e 2 unità laterali non motorizzate
● Attrezzatura “Bossi” PL-250/118 per la lucidatura esterna dei tubi con spazzole a mille foglie

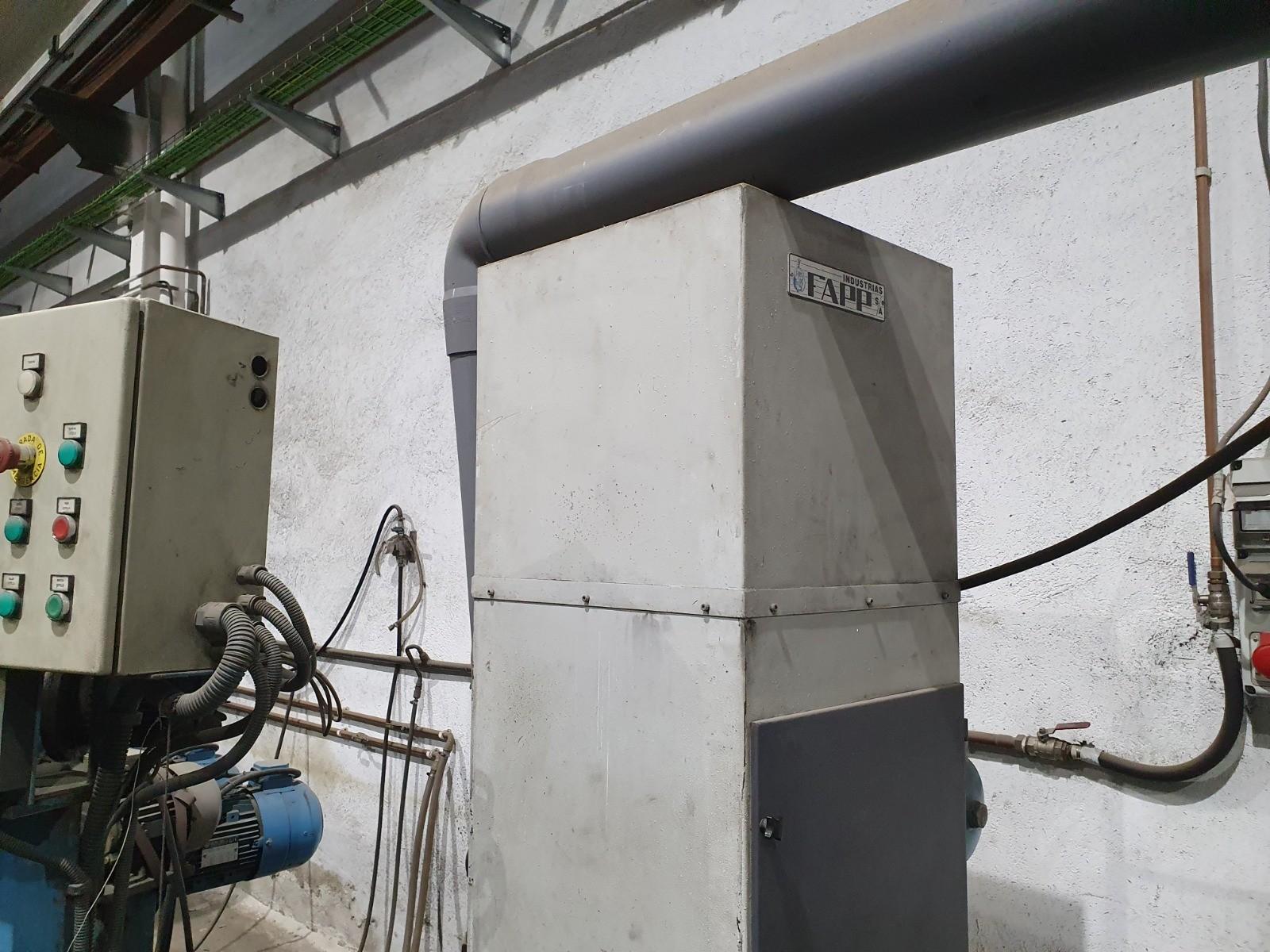

● Attrezzatura di scarico “Fapp”

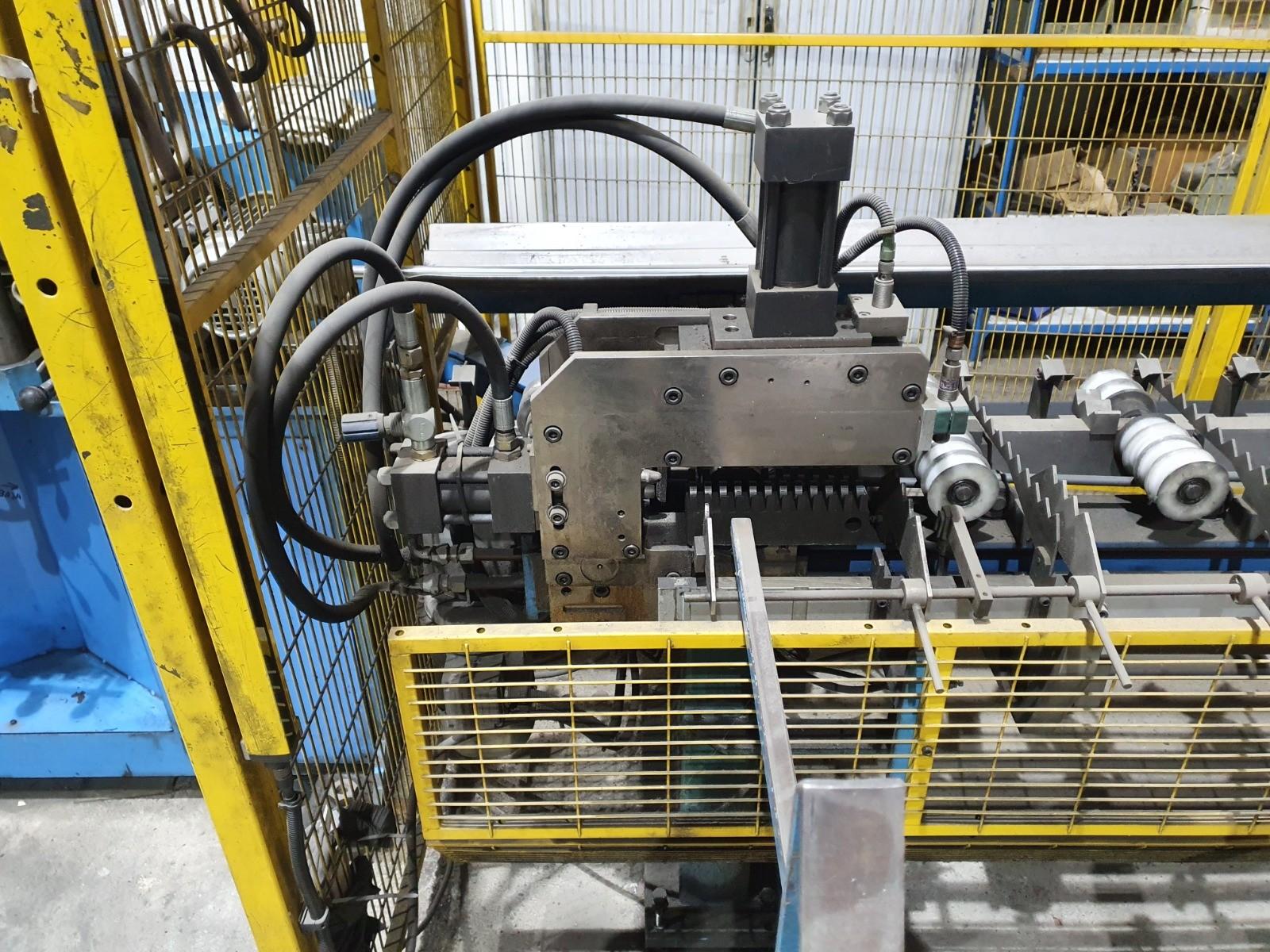

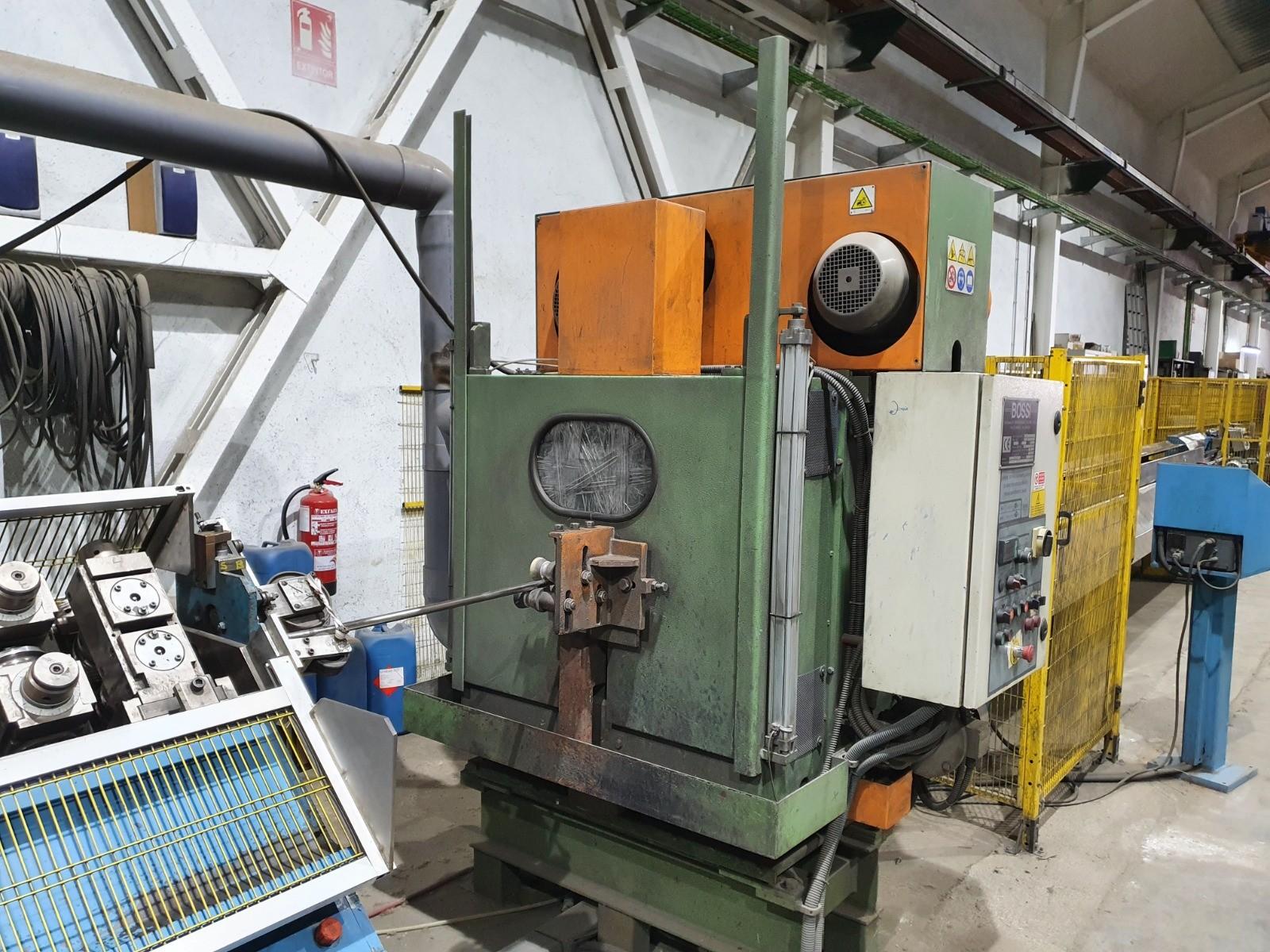

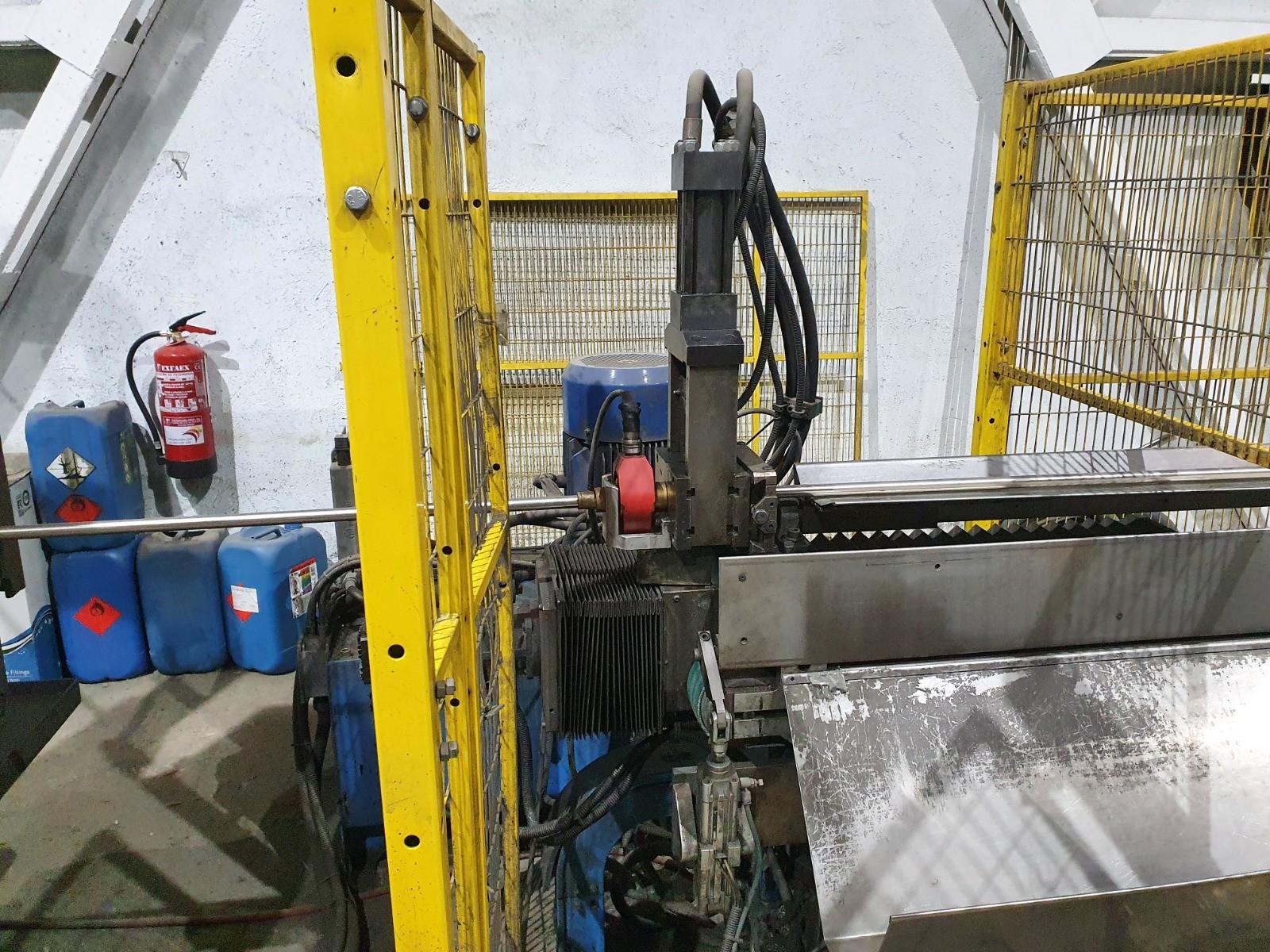

● Taglio al volo con pressa idraulica verticale

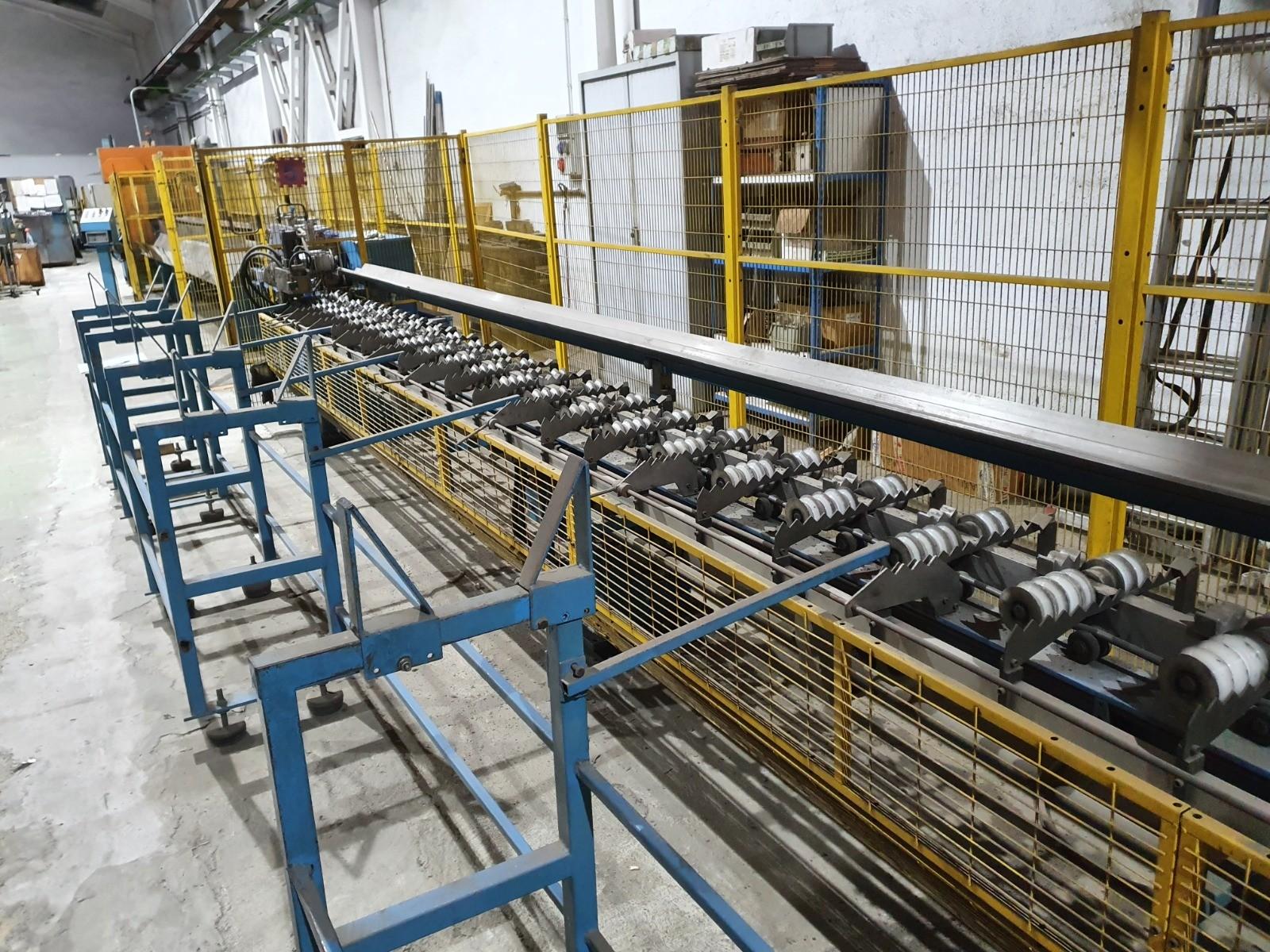

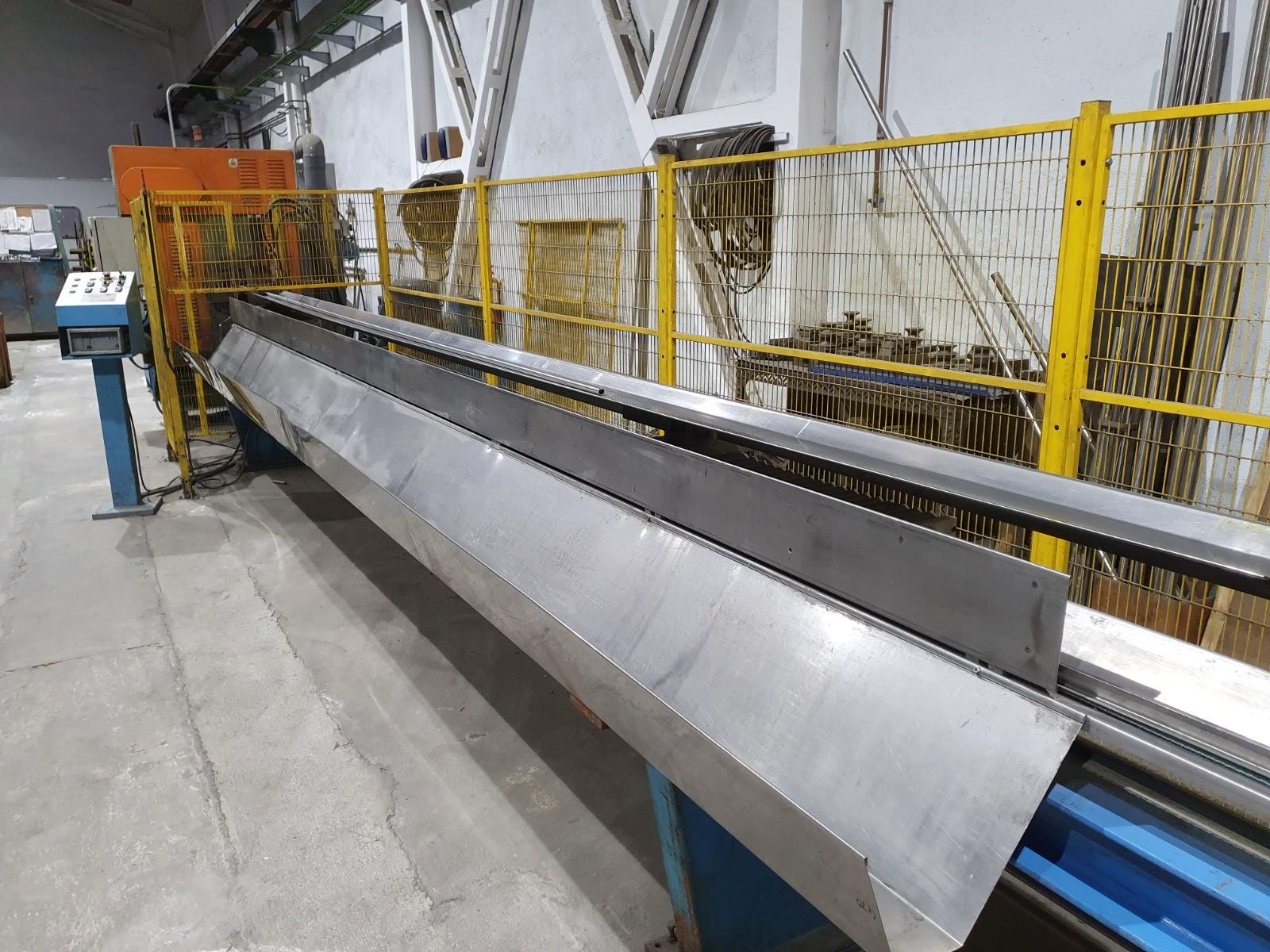

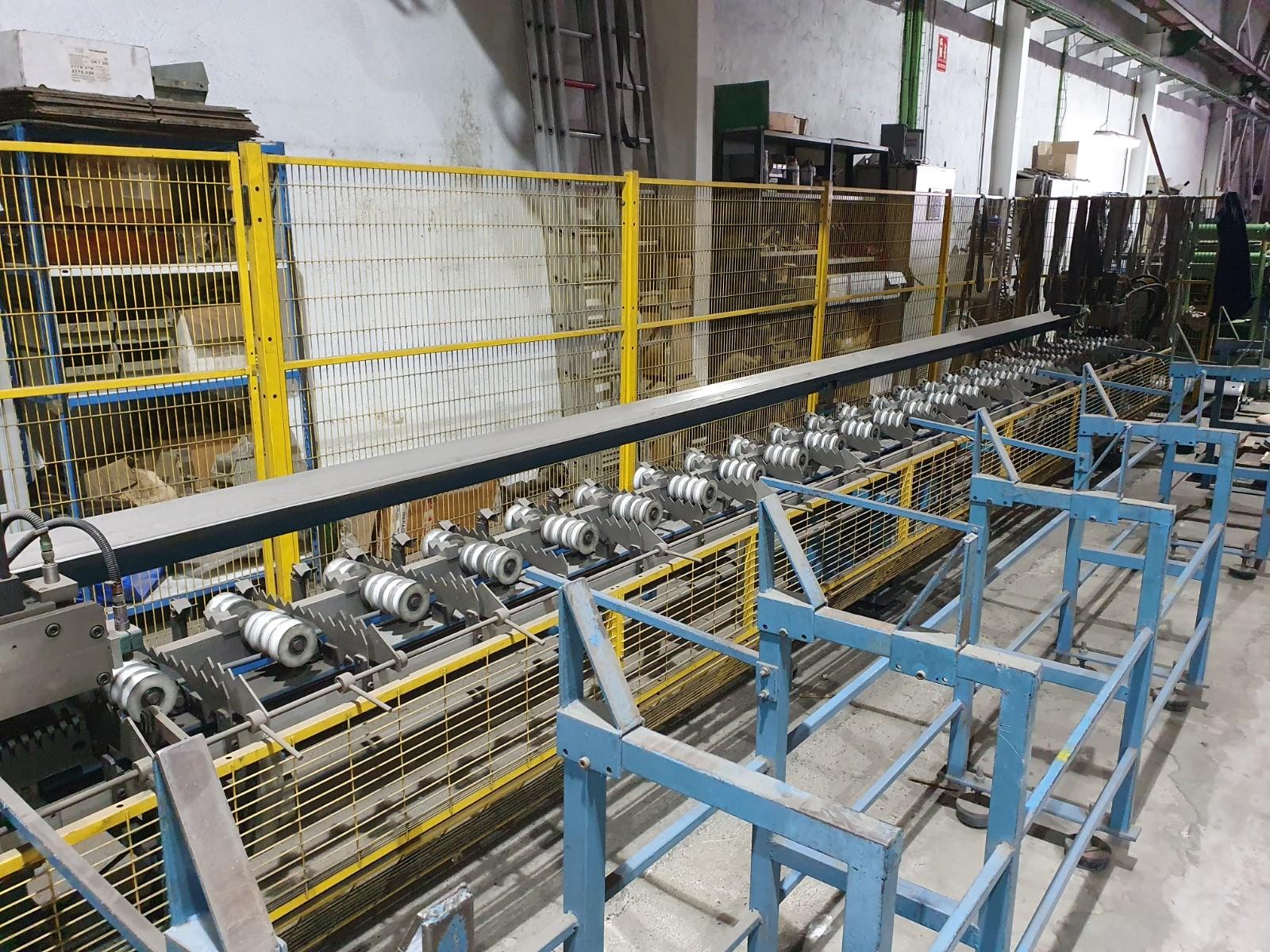

● Unità per il trasferimento delle lunghezze tagliate con selezione automatica degli scarti

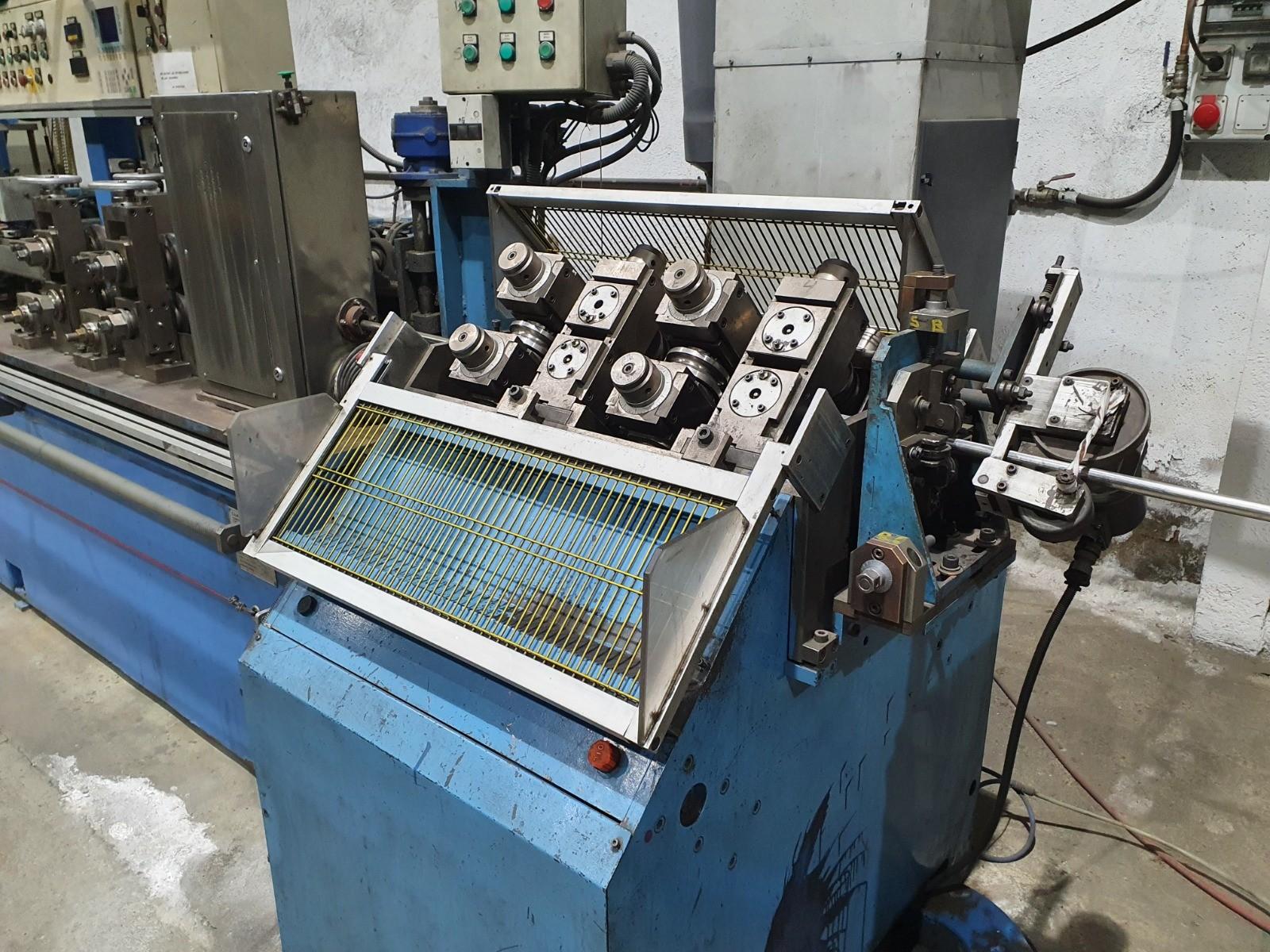

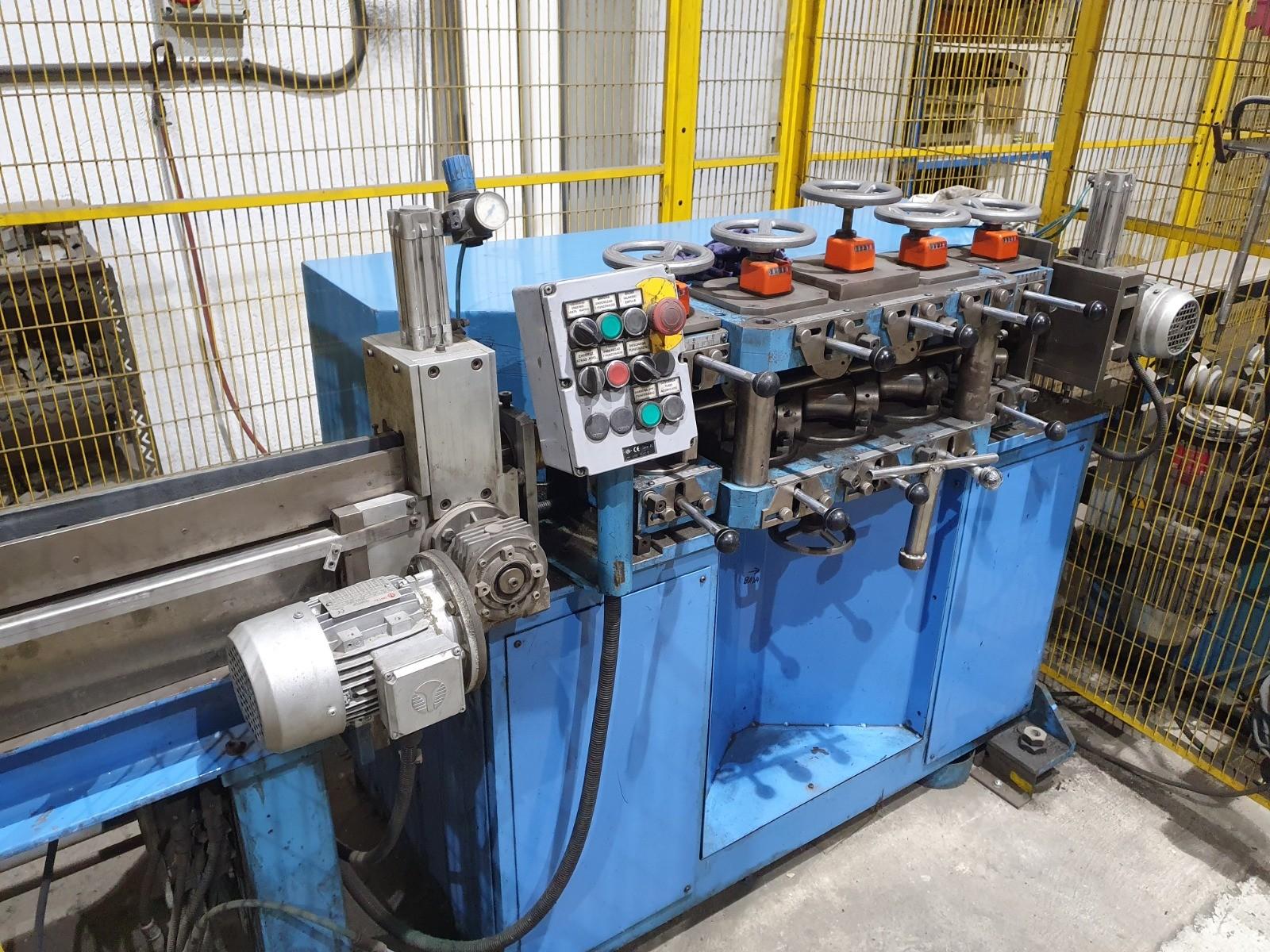

● Raddrizzatrice a rulli iperbolici ad alta precisione
● Unità di scarico con unità di misurazione/calibrazione per le estremità del tubo

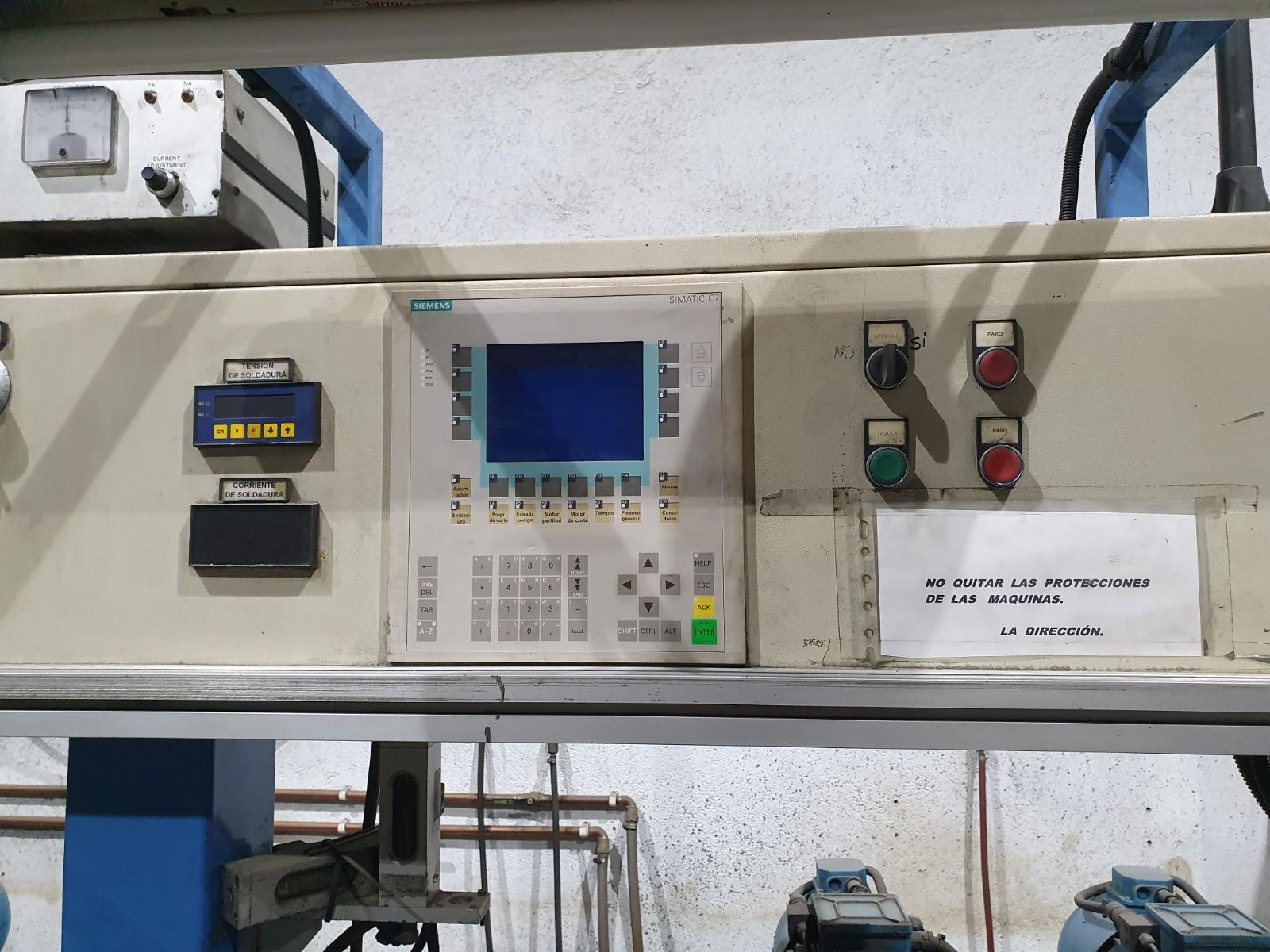

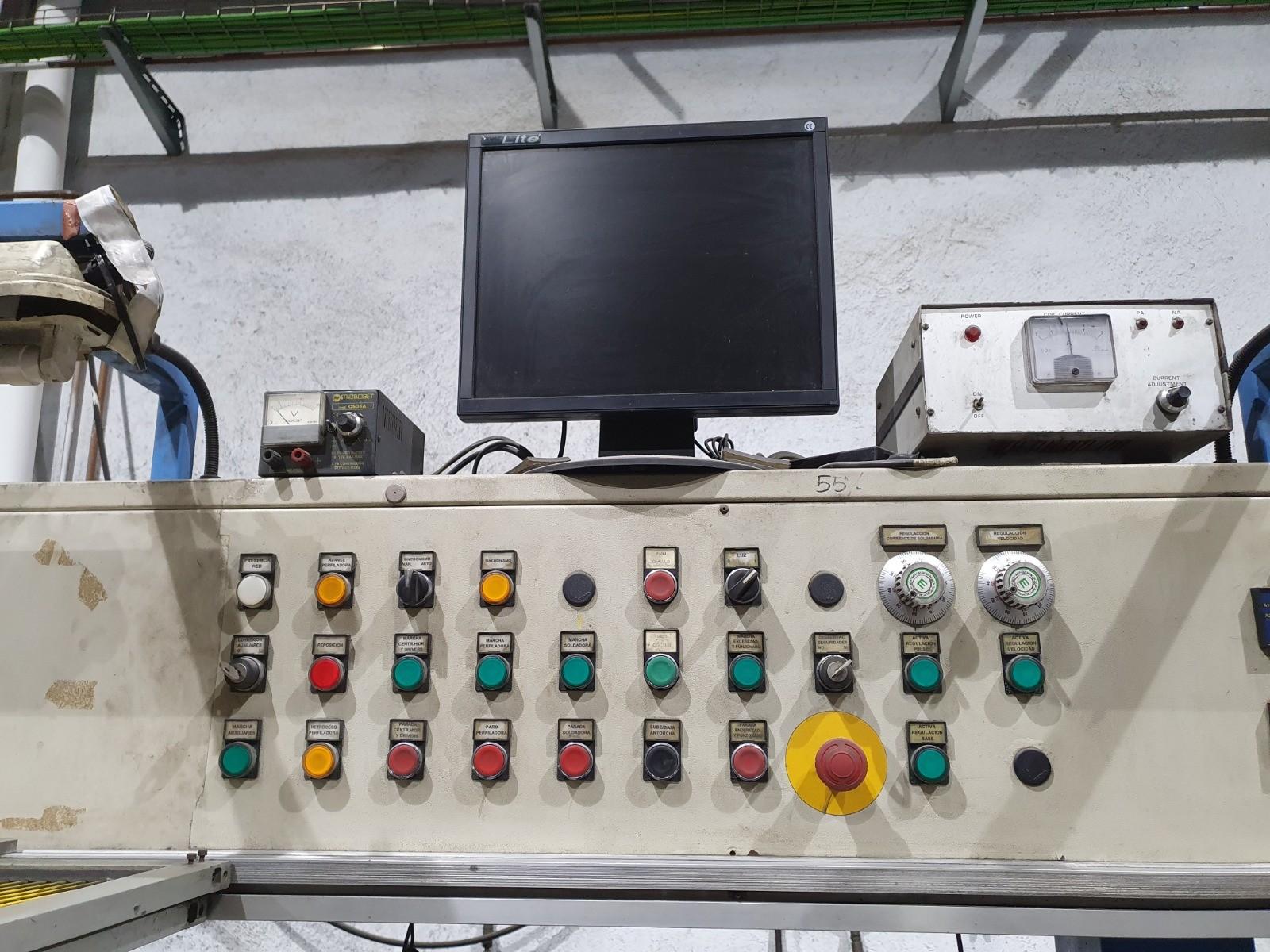

● Quadro elettrico completo di PLC Siemens C7, interfaccia operatore Siemens con display LCD
● 2 stampanti “Videojet” 1530
* La linea viene fornita con set di rulli per la produzione di tubi tondi di:
9 - 9,5 - 12 - 12,8 - 13,5 - 13,8 - 14 - 14,2 - 15 - 16 - 18 e 22 mm

Prodotto inserito il 24-11-2025
