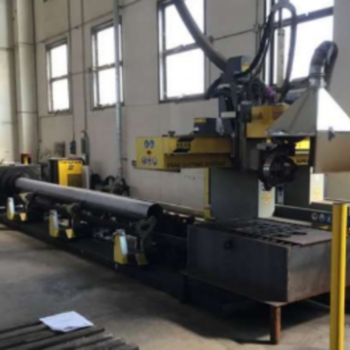

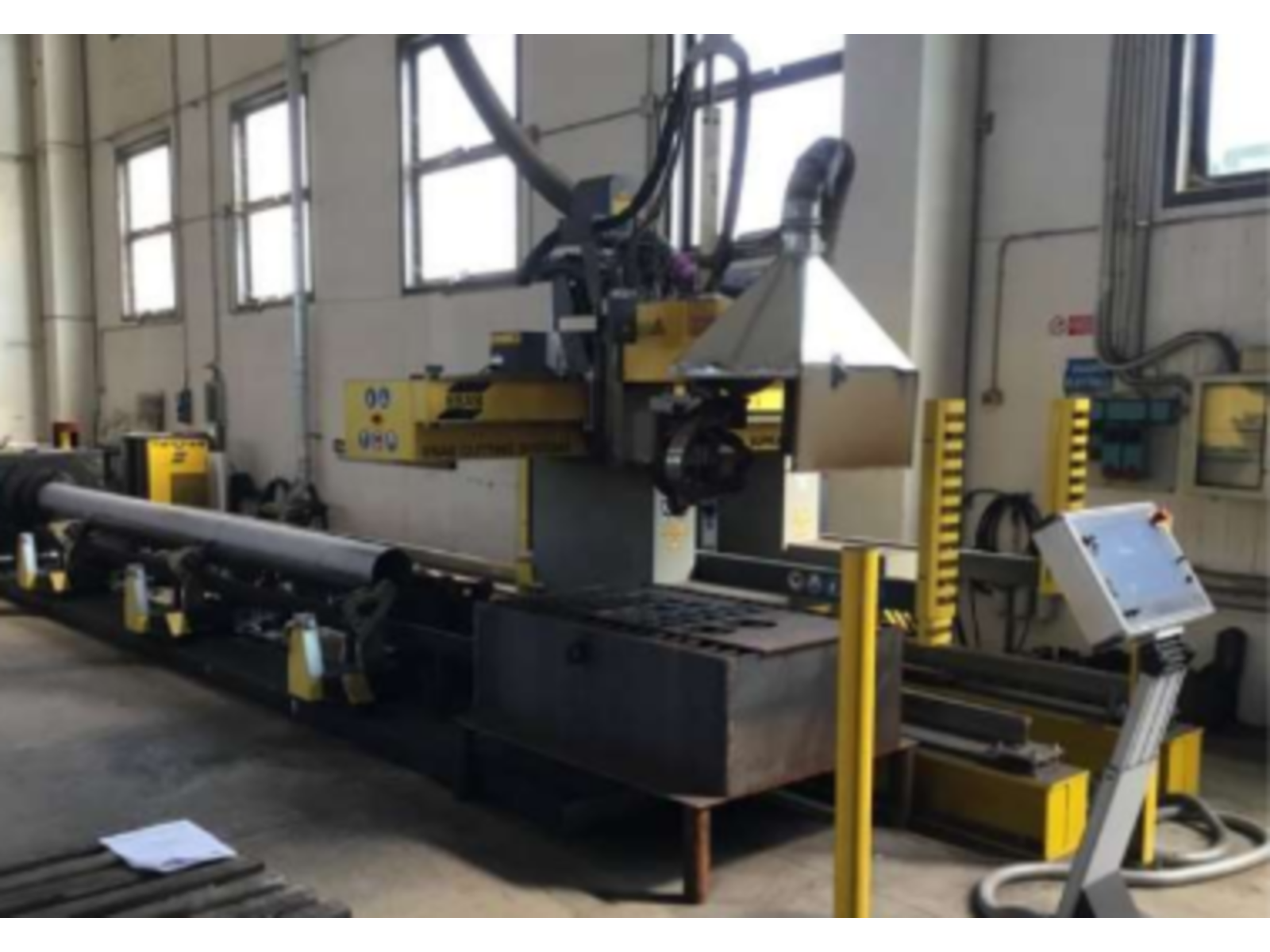

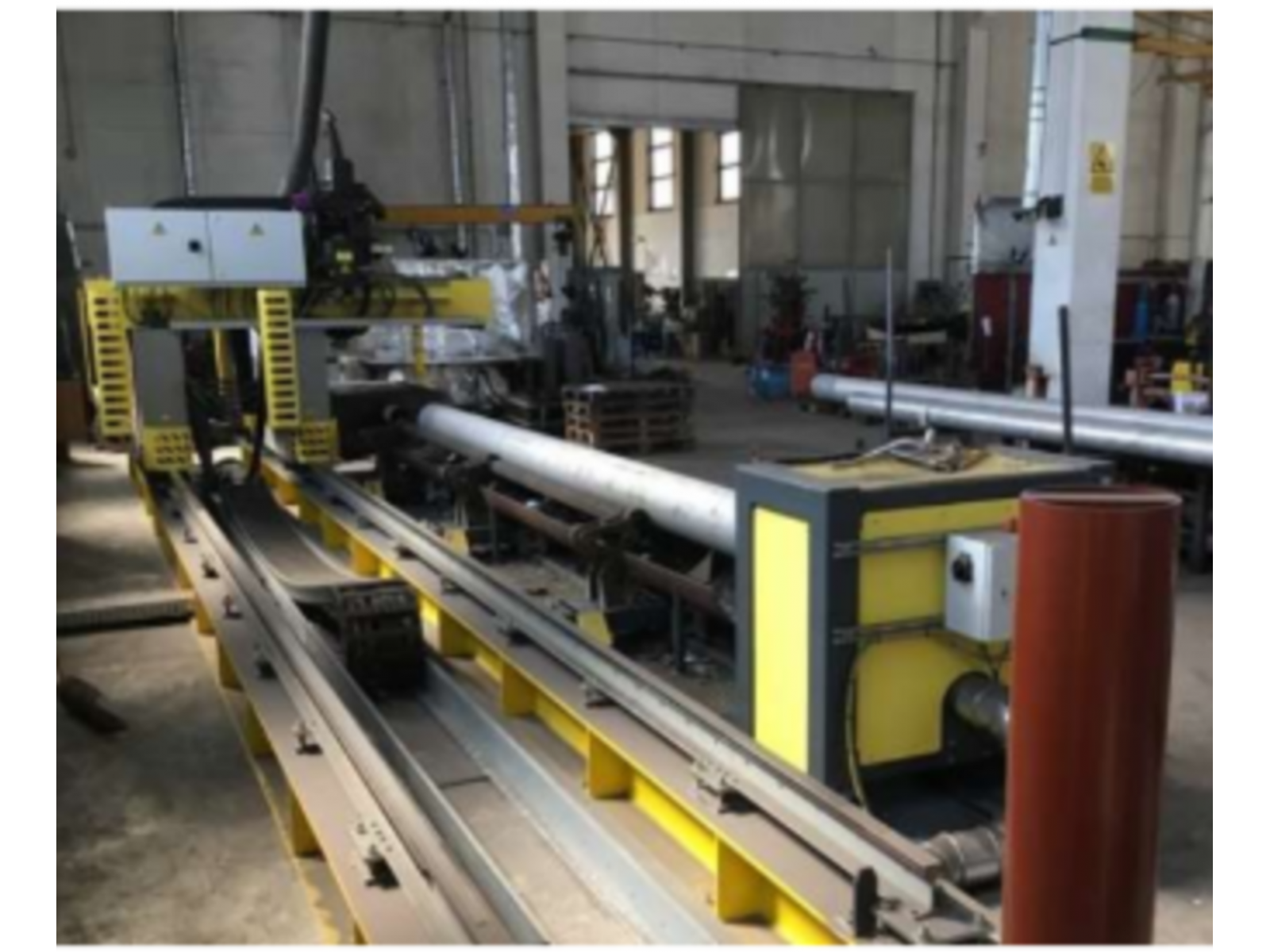

MACCHINA CNC TAGLIO TUBO CON PLASMA codice prodotto: 31159

MACCHINA CNC TAGLIO TUBO CON PLASMA
MACCHINA CNC TAGLIO TUBO CON PLASMA
 scorri le foto orizzontalmente
Per informazioni commerciali, scrivi su WhatsApp a Massimo Benetta:
cell. +393383403900

Affrettati! Questo prodotto è già stato visto 625 volte! Non fartelo scappare!

Dati tecnici:

MACCHINA CNC TAGLIO TUBO CON PLASMA AD ALTA DEFINIZIONE

Anno 2020
Fabbricante ESAB
Modello SUPRAREX 3100
Capacità di lavoro:
lunghezza massima del tubo 8000 mm
diametro minimo del tubo 100 mm
diametro massimo del tubo 750 mm
spessore minimo del tubo 3 mm
spessore massimo del tubo 20 mm
taglio con smusso e cianfrini a V e Y
La macchina SUPRAREX SXE3100 è composta da:
n. 1 corpo macchina principale equipaggiato da guide longitudinali e
trasversali realizzati con sistemi a pignone / cremagliera di precisione e
motori brushless. L'asse X, con lunghezza guide di 11.000 mm, è provvisto
di doppia motorizzazione
n. 1 mandrino ad asse sincronizzato per taglio tubi
n. 3 carrelli per sostegno tubo, a posizionamento manuale tramite vite
trapezioidale
n. 1 carrello per generatore plasma ESAB iSerie300 con potenza massima
di 300A
n. 1 unità di taglio a smusso modello VBA WRIST con le seguenti
caratteristiche:
 rotazione +- 540°
 regolazione angolo di smusso +- 60°
 angolo di taglio a smusso +- 45°
 velocita massima inclinazione 38°/sec
 velocità posizionamento asse Z 4000 mm/sec
 controllo tangenziale durante il taglio
 possibilità di cianfrini a V oppure Y
 sistema di protezione in caso di collisione torcia al plasma
 controllo altezza torcia in tensione d'arco
 controllo altezza torcia con piede tastatore per i tagli a smusso

n. 1 generatore plasma iSeries300i con le seguenti caratteristiche:
 corrente nominale erogata 300A
 campo regolazione corrente 5/300A
 tensione erogata 180V
 alimentazione 380V 50/60Hz
 fattore di servizio a 40°C 100%
 Gas Plasma aria/O2/Ar-H2/No
 Gas di protezione aria/No/O2/H2O
 Peso 244 Kg
 Dimensioni 1219 x 898 x 1031
n. 1 sistema di sicurezza realizzato tramite fotocellule
n. 1 CNC ESAB VISION T5 con monitor a colori touch screen 18,5” (
utilizzabile con guanti ) con applicazione OpWizard di aiuto all'uso della
macchina da parte dell'operatore per il taglio in piano
n.1 software di programmazione ESAB TAGLIO TUBI
Accessorio incluso nella fornitura: banco per il taglio in piano provvisto di
lamelle, dimensioni 1.500 x 1.000 mm
Macchina provvista di manuali e certificazione CE

Visibile a Torino
